Датчик давления воздуха для пневматических систем

Точное управление давлением напрямую способствует успеху производства на современных производственных предприятиях. Операции промышленной автоматизации полностью полагаются на точное приложение силы и постоянный контроль жидкости. Когда пневматическим системам не хватает необходимой точности, сразу же страдают производственные линии. Нестабильное пневматическое давление приводит к нестабильному времени цикла, преждевременному износу привода и серьезным механическим поломкам. Это также приводит к чрезмерному потреблению энергии в сетях сжатого воздуха. Поскольку сжатый воздух остается очень дорогим ресурсом, плохое регулирование напрямую истощает бюджеты предприятий.

Мы должны отойти от определений базовых компонентов и создать строгую систему технической оценки. Выбор правильного Датчик давления воздуха требует тщательного и методичного баланса. Инженеры должны сопоставить целостность сигнала с устойчивостью к внешним воздействиям и точной логикой управления. В этом руководстве избегаются преувеличенные заявления поставщиков об идеальной точности измерений. Вместо этого вы узнаете, как согласовать возможности конкретных датчиков с реалистичными допусками системы. Согласовывая характеристики преобразователя непосредственно с требованиями вашего программируемого логического контроллера (ПЛК), вы обеспечиваете надежный и долгосрочный успех в эксплуатации.

Ключевые выводы

• Выбор сигнала имеет решающее значение: токовые выходы (4–20 мА) устойчивы к электрическим помехам на больших расстояниях, а цифровые протоколы (IO-Link) позволяют проводить профилактическое обслуживание.

• Применение определяет форму: физическая конфигурация (например, модульная интеграция FRL, удаленные датчики или встроенные светодиодные дисплеи) напрямую влияет на доступность обслуживания.

• Завышенный бюджет отходов: указание сверхвысокой точности не является необходимым, если последующие механические компоненты (клапаны, цилиндры) имеют высокий гистерезис.

• Реальность окружающей среды: Срок службы в первую очередь определяется защитой от избыточного давления, механической вибрации и загрязнения среды.

Основная механика пневматического преобразователя давления

По сути, эти устройства преобразуют приложенное механическое давление воздуха в пропорциональный электрический сигнал. Десятилетия назад ранние устаревшие системы в значительной степени полагались на механические механизмы баланса сил. Они использовали громоздкие пружины и магнитные катушки для поддержания выходных состояний. Однако технология пневматического управления претерпела значительные изменения. Современные агрегаты полностью отказываются от механических пружин.

Вместо этого они используют внутренние алгоритмы пропорционально-интегрально-дифференциального (ПИД) регулирования с замкнутым контуром наряду с высокочувствительными пьезоклапанами. В пьезоэлектрических клапанах используются кристаллические структуры, слегка расширяющиеся при получении электрического тока. Это обеспечивает беспрепятственное, почти мгновенное пропорциональное управление воздушным потоком. Этот архитектурный сдвиг гарантирует быстрое время отклика и устраняет гистерезис, вызванный трением, от которого страдают старые механические конструкции.

Чтобы правильно оценить эти устройства, мы должны определить три различных эталона измерения, используемых в гидравлических системах:

• Манометрическое давление: оно остается наиболее распространенным эталоном для стандартного заводского воздуха. Он измеряет давление относительно местного атмосферного давления. Например, отключенный датчик показывает ровно ноль, независимо от высоты вашего завода.

• Абсолютное давление: это измерение относится к идеальному, истинному вакууму. Инженеры используют абсолютные датчики для узкоспециализированных процессов вакуумной упаковки, научных испытаний на утечки или пневматических операций на большой высоте, где колебания атмосферного давления могут испортить данные.

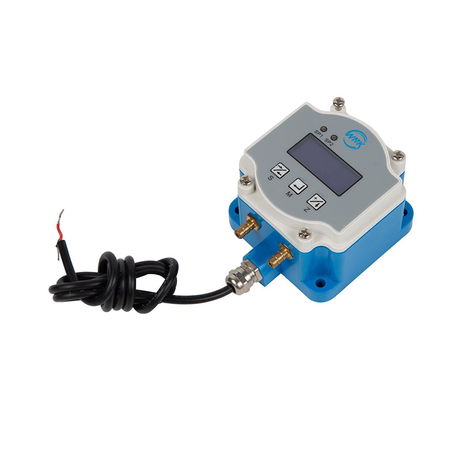

• Перепад давления: эти устройства оснащены двумя физическими портами. Датчик рассчитывает точную разницу (дельту) между двумя приложенными давлениями. Дифференциальные измерения служат отраслевым стандартом для мониторинга засорения пневматического фильтра или проверки конкретных скоростей потока через отверстие.

Жизнеспособный современный Пневматический преобразователь давления должен демонстрировать гораздо больше, чем просто максимальную лабораторную точность. Он должен обеспечивать минимальный гистерезис и высокую повторяемость. При управлении высокоскоростным упаковочным манипулятором вашей системе управления необходимы согласованные, идентичные сигнальные данные на протяжении миллионов повторяющихся циклов.

Согласование электрических выходов с архитектурой управления

Оценка целостности сигнала — ваш следующий важный шаг. Стандартные протоколы электрической передачи ведут себя по-разному в суровых реальных условиях. Вы должны выбрать протокол вывода, соответствующий конкретной архитектуре вашего предприятия.

Выходы напряжения (0–5 В постоянного тока / 0–10 В постоянного тока):
аналоговые сигналы напряжения очень экономичны и чрезвычайно чувствительны. Они исключительно хорошо работают с локализованными панелями управления. Если вы держите провода длиной менее 50 футов и избегаете сильных электромагнитных помех (EMI), напряжение будет превосходным. Однако сигналы напряжения серьезно страдают от падения напряжения на длинных участках кабеля. Сопротивление в проводе снижает подаваемое напряжение, заставляя ПЛК считывать искусственно заниженные значения давления.

Токовые выходы (4–20 мА):
Токовые петли остаются бесспорным промышленным стандартом для суровых условий эксплуатации. Благодаря закону тока Кирхгофа ток остается постоянным на протяжении всей петли независимо от сопротивления провода. Таким образом, контур 4–20 мА остается практически невосприимчивым к ухудшению сигнала на больших расстояниях — легко превышающих 1000 футов. Он надежно противостоит электромагнитным помехам окружающей среды, создаваемым находящимся поблизости тяжелым оборудованием, преобразователями частоты (ЧРП) или большими контакторами. Если провод обрывается, сигнал падает до 0 мА, немедленно предупреждая систему о неисправности.

Современные цифровые интерфейсы (IO-Link).
Революция Индустрии 4.0 в значительной степени отдает предпочтение архитектуре IO-Link. Цифровые протоколы обеспечивают настоящую двустороннюю связь между датчиком и контроллером. Вы можете легко выполнить удаленную параметризацию. При замене поврежденного датчика ПЛК автоматически загружает предыдущие параметры конфигурации в новое устройство. IO-Link также позволяет динамически регулировать пороговые значения в середине цикла, оптимизируя линии по производству нескольких продуктов.

Рекомендация: всякий раз, когда вам необходимо проложить провода аналогового сигнала напряжения, прокладывайте их перпендикулярно линиям переменного тока высокого напряжения, а не параллельно. Этот метод значительно уменьшает индуктивную связь и сохраняет целостность сигнала.

Форм-факторы и стратегии физической интеграции

Физический дизайн в значительной степени определяет общую топологию системы. Выбор форм-фактора напрямую влияет на простоту установки, занимаемую площадь и доступность обслуживания. Вы должны тщательно классифицировать свои физические возможности.

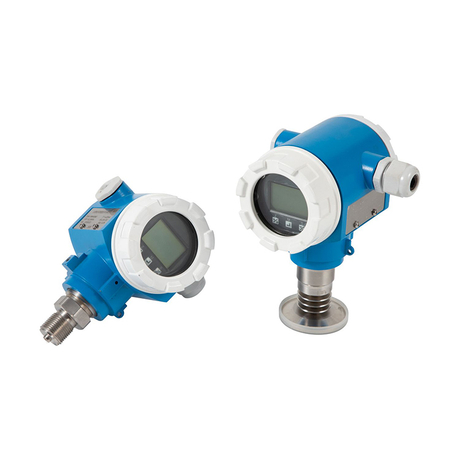

Встроенные датчики дисплея.
Эти устройства оснащены клавиатурами местного программирования и светодиодными экранами высокой видимости. Производители часто проектируют их с использованием двухцветных (красный/зеленый) дисплеев. Экран светится зеленым, когда давление остается в пределах допустимого, и мигает красным при возникновении неисправности, связанной с превышением давления. Они идеально подходят для ручных рабочих мест. Операторы могут сразу проверить рабочее давление, не обращаясь к центральному человеко-машинному интерфейсу (HMI).

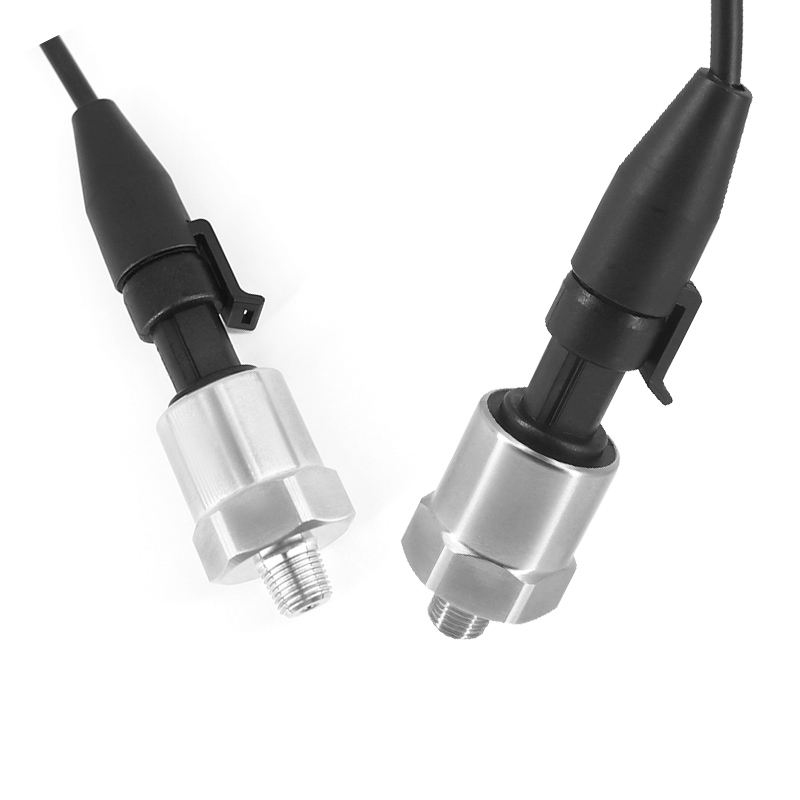

Выносные/слепые датчики.
Эти компактные и прочные корпуса устанавливаются глубоко внутри сложного оборудования. В них намеренно отсутствуют локальные экраны и кнопки. Вместо этого они передают аналоговые сигналы непосредственно обратно в главный HMI. За счет удаления хрупких компонентов дисплея слепые датчики исключительно хорошо противостоят физическим воздействиям и сильной вибрации. Они представляют собой оптимальный выбор для ограниченного пространства внутри автоматизированных робототехнических ячеек.

Модульная интеграция FRL.
Многие современные преобразователи соединяются непосредственно с модульными сборками «Фильтр-Регулятор-Смазка» (FRL) с использованием специальных монтажных блоков. Эта стратегия интеграции сводит к минимуму внешние трубопроводы. Отказываясь от фитингов с резьбой NPT и внешних шлангов, вы значительно уменьшаете потенциальные точки утечек в вашей сети сжатого воздуха.

Требуемый форм-фактор в значительной степени зависит от вашей конкретной конечной цели. Рассмотрим эти распространенные реализации:

1. Пневматические цилиндры: для точного измерения истинного давления срабатывания часто требуются удаленные слепые датчики, расположенные рядом с отверстием цилиндра.

2. Натяжители полотна: обычно используются встроенные датчики дисплея, поэтому операторы линий могут вручную проверять натяжение роликов во время производства бумаги или пленки.

3. Высокоскоростные сцепления: модульные датчики, встроенные в FRL, должны быть расположены как можно ближе к механизму пневматического сцепления, чтобы обеспечить быстрое время отклика.

Структура спецификации и оценки

Оценка исходных показателей производительности требует очень прагматичного мышления. Типичная промышленная точность составляет от ±0,2% до ±0,5% полной шкалы. Вам следует строго избегать завышения точности, если только ваше приложение не требует точности лабораторного уровня. Установка датчика ±0,05% для управления стандартным бюджетом отходов пневматической задвижки. Механические клапаны естественным образом имеют гистерезис от 2% до 5%, что делает сверхточные электронные сигналы спорными.

Правильный выбор диапазона измерения представляет собой наиболее важную задачу спецификации. Максимальный диапазон датчика должен точно соответствовать фактическому рабочему давлению приложения. Использование слишком большого сенсора серьезно ухудшает разрешение вашего управления.

Рассмотрим этот практический сценарий расчета. Если ваш ПЛК использует 12-битный модуль аналогового ввода, он делит входящий сигнал ровно на 4096 отдельных шагов. Если вы установите датчик на 10 000 фунтов на квадратный дюйм, каждый шаг будет равен примерно 2,44 фунта на квадратный дюйм. Если ваша пневматическая система работает только при давлении 100 фунтов на квадратный дюйм, вы используете только 40 шагов доступного разрешения вашего ПЛК. Контроллеру будет сложно поддерживать стабильное давление. Всегда указывайте диапазон датчика, который немного превышает максимальное рабочее давление, например, датчик на 150 фунтов на квадратный дюйм для системы на 100 фунтов на квадратный дюйм.

Задача преобразователя низкого давления

Измерение чрезвычайно деликатного пневматического давления требует уникальных инженерных решений. Такие приложения, как вакуумное удержание пластин, деликатный роботизированный захват или тестирование на герметичность в медицинских целях, требуют специального подхода. Датчик низкого давления . Поскольку механическая деформация минимальна при низких давлениях (например, от 0 до 5 фунтов на квадратный дюйм), в этих устройствах используются высокочувствительные пьезорезистивные кремниевые чипы. Несмотря на невероятную точность, эта чрезвычайная чувствительность делает их очень уязвимыми. Незначительный выброс сжатого воздуха может мгновенно разрушить внутренний кремниевый кристалл. Вы должны спроектировать строгие механические схемы сброса давления перед устройствами низкого давления.

Экологические рейтинги

Промышленная среда активно наказывает хрупкую электронику. Вы должны тщательно проверить классы защиты от проникновения. Убедитесь, что выбранный корпус датчика изготовлен из анодированного алюминия или нержавеющей стали 316.

• IP65/NEMA 4: Защищает от проникновения пыли и водяных струй низкого давления. Подходит для стандартной автоматизации производства внутри помещений.

• IP67/NEMA 6: выдерживает временное погружение в жидкость. Требуется для промывки в пищевой промышленности.

• IP69K: Устойчив к очистке паром под высоким давлением и при высокой температуре. Строго необходимо для гигиенических линий по производству напитков или фармацевтических препаратов.

Риски внедрения и профилактическое обслуживание

Даже высококлассные датчики с высокими техническими характеристиками быстро выходят из строя, если инженеры устанавливают их неправильно. Вы должны активно выявлять и смягчать основные убийцы Датчик давления.

Скачки избыточного давления и гидроудары.
Внезапные скачки динамического давления могут необратимо деформировать внутреннюю чувствительную диафрагму. Эта деформация смещает нулевую точку, вызывая постоянные ошибки измерения. В тяжелых случаях воздух с высокой скоростью выталкивает скопившийся конденсат в датчик, создавая гидравлический удар, известный как гидроудар. Вам следует рассмотреть возможность включения демпферов из пористого металла. Демпферы действуют как микроограничители, сглаживая резкие скачки давления, прежде чем они физически ударят по нежной диафрагме.

Вибрация и механические удары.
Тяжелые штамповочные прессы и высокоскоростные сортировщики вызывают постоянную механическую тряску. За несколько месяцев эксплуатации такое движение может легко разрушить внутренние микроскопические соединения проводов и разрушить паяные соединения. Чтобы бороться с этим, вы должны установить соответствующие петли для снятия натяжения на всех кабелях датчиков. Никогда не натягивайте кабели на корпус датчика. Кроме того, рассмотрите возможность удаленного монтажа датчика вдали от основной зоны удара, подключив его с помощью короткого отрезка гибкой пневматической трубки.

Загрязнение среды:
Стандартные пневматические устройства измеряют исключительно чистый сухой воздух. Однако байпас компрессорного масла, накипь в трубах и влага из воздуха часто попадают в заводские воздухопроводы. Этот осадок может быстро покрыться и загрязнить датчики сухой среды. Если в вашем учреждении проблемы с качеством воздуха, укажите возможность влажной/сухой вентиляции. Эти модернизированные устройства оснащены прочными изолированными диафрагмами из нержавеющей стали, надежно отделяющими чувствительную электронику от потоков грязного воздуха.

Влияние на бизнес благодаря профилактическому обслуживанию:
внедрение интеллектуальных датчиков IO-Link обеспечивает огромные эксплуатационные преимущества. Постоянно отслеживая малейшие падения давления в сети, вы заранее выявляете неисправности уплотнений цилиндров, утечки в распределительных линиях или засорение фильтров FRL. Вы обнаружите эти аномалии за несколько недель до того, как произойдет катастрофический простой оборудования. Эта стратегия профилактического обслуживания напрямую снижает потери электроэнергии и существенно оптимизирует производительность предприятия.

Заключение

Выбор оптимального датчика для вашей пневматической сети следует очень логичной воронке оценки. Сначала вы определяете целевой диапазон давления и проверяете конкретный тип среды (чистый воздух или загрязненные линии). Затем выберите необходимый протокол выходного сигнала, полностью основываясь на расстоянии передачи и рисках электромагнитных помех, присутствующих на вашем заводе. Затем выберите идеальный физический форм-фактор, исходя из того, как часто операторам требуется локальное взаимодействие. Наконец, строго подтвердите необходимые показатели защиты окружающей среды, чтобы обеспечить долгосрочную живучесть.

Мы настоятельно рекомендуем инженерам тщательно проверять свои текущие пневматические схемы. Пройдитесь по заводскому цеху и измерьте реальную длину кабеля. Задокументируйте точные значения гистерезиса ваших механических клапанов, расположенных ниже по потоку. Консультируясь напрямую со специалистами по применению и анализируя эти конкретные показатели на местах, вы гарантируете безупречную работу следующей закупки датчиков.

Часто задаваемые вопросы

Вопрос: Каков типичный срок службы промышленного датчика давления воздуха?

Ответ: Срок службы во многом зависит от приложения и обычно варьируется от нескольких лет до более десяти лет. Это полностью продиктовано факторами окружающей среды, усталостью от цикла и защитой от перенапряжения или избыточного давления, а не только временем. Защита устройства от вибрации значительно расширяет возможности использования.

Вопрос: Может ли стандартный пневматический датчик давления измерять влажные среды, например жидкости?

О: Не всегда. Стандартные пневматические варианты рассчитаны строго на сухие газы. Если присутствует влага, компрессорное масло или технологические жидкости, необходимо указать агрегат, явно рассчитанный на влажную среду. Эти специализированные устройства оснащены полностью изолированными диафрагмами из нержавеющей стали, защищающими внутреннюю электронику.

Вопрос: Почему в тяжелых промышленных пневматических системах выходной сигнал 4–20 мА предпочтительнее, чем выходной сигнал 0–10 В?

О: Токовые петли (4–20 мА) по своей природе невосприимчивы к падениям напряжения, вызванным длинными проводами. Кроме того, они устойчиво противостоят электромагнитным помехам (ЭМП), создаваемым тяжелым оборудованием и преобразователями частоты, гарантируя, что чистые сигналы дойдут до ПЛК.

Вопрос: Чем датчик дифференциального давления отличается от стандартного датчика манометра?

A: Датчик манометра измеряет давление относительно атмосферного давления, используя один порт. Дифференциальный преобразователь имеет два физических порта. Он измеряет точную разницу давления между этими двумя точками, что делает его идеальным для мониторинга перепадов давления на пневматических фильтрах.
